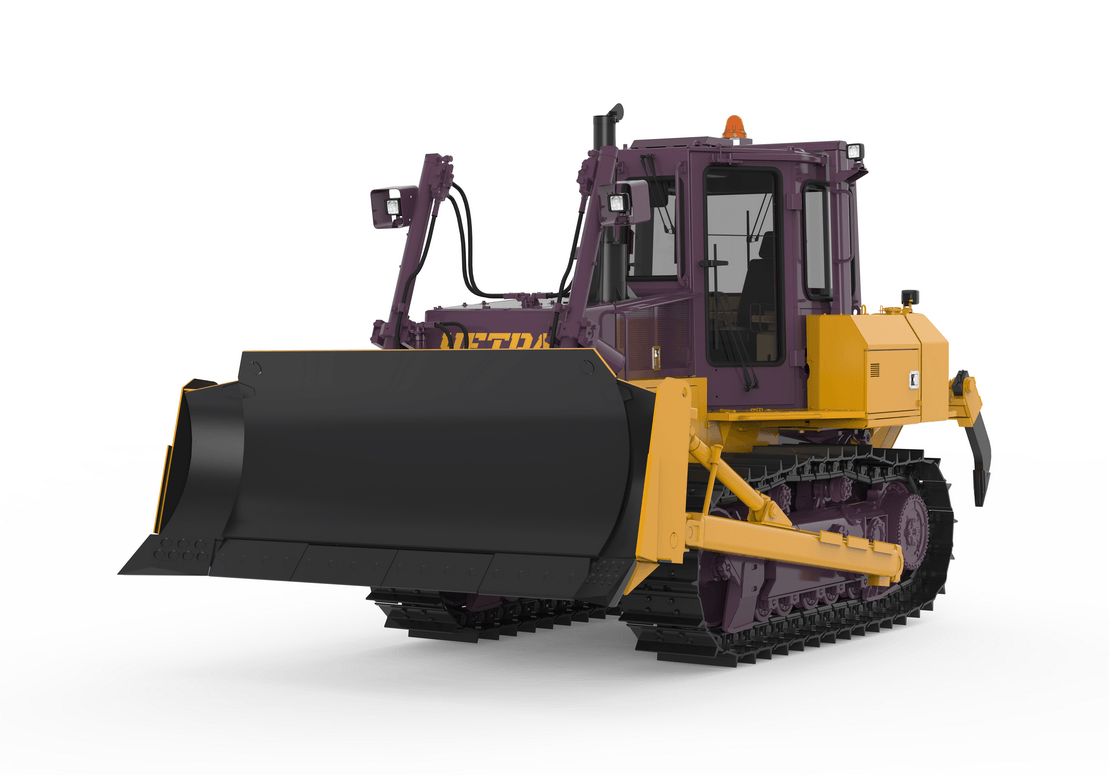

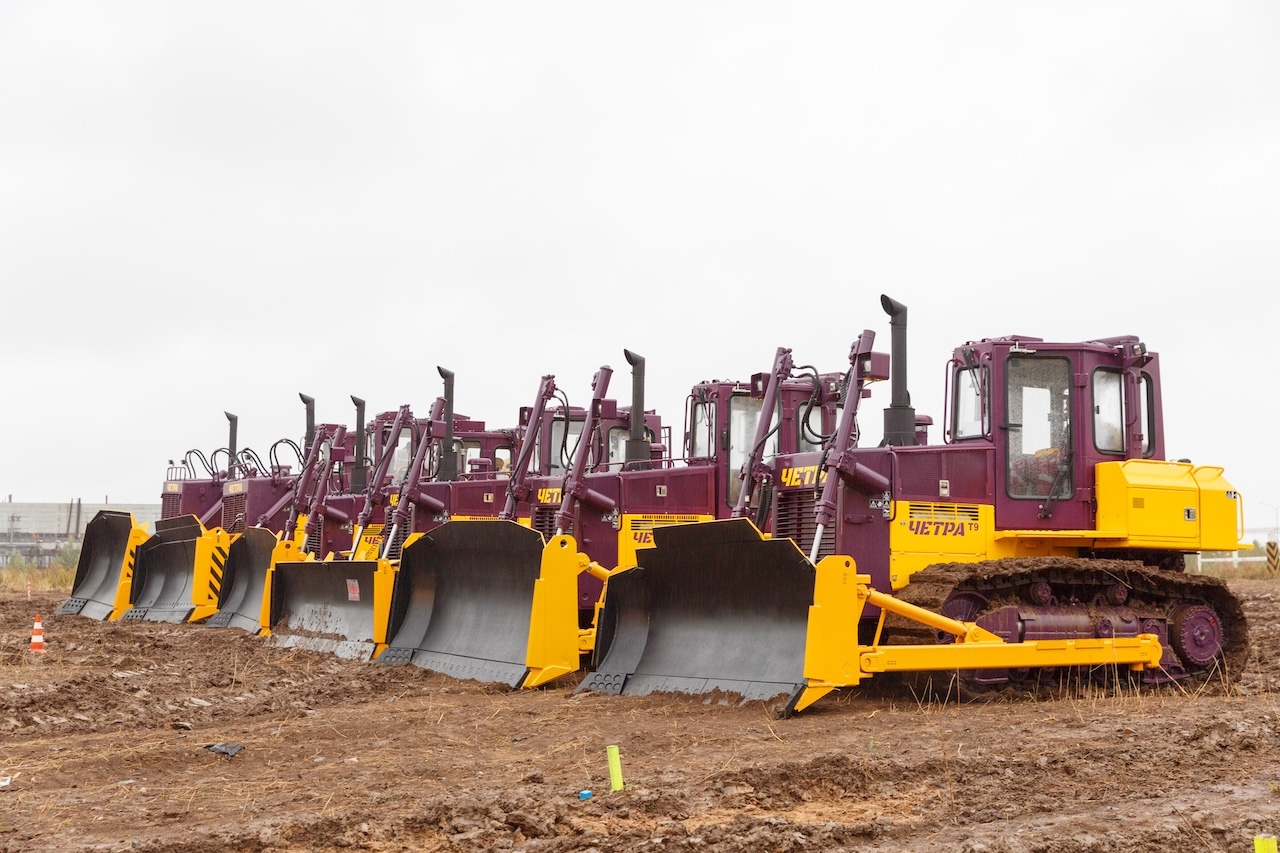

Бульдозер Т9

Мощность номинальная, ЯМЗ/QSB6.7/Weichai, кВт (л.с.)

121 (165) или 132 (180) / 131 (178) / 140 (190)

Эксплуатационная масса, т

от 15 до 22

Бульдозеры ЧЕТРА производятся в России и включены в «Реестр промышленной продукции, произведённой на территории Российской Федерации». Техника может быть приобретена в рамках закупок по 44‑ФЗ

Свяжитесь с нами через любой мессенджер:

Обычно отвечаем в течении 2 минут

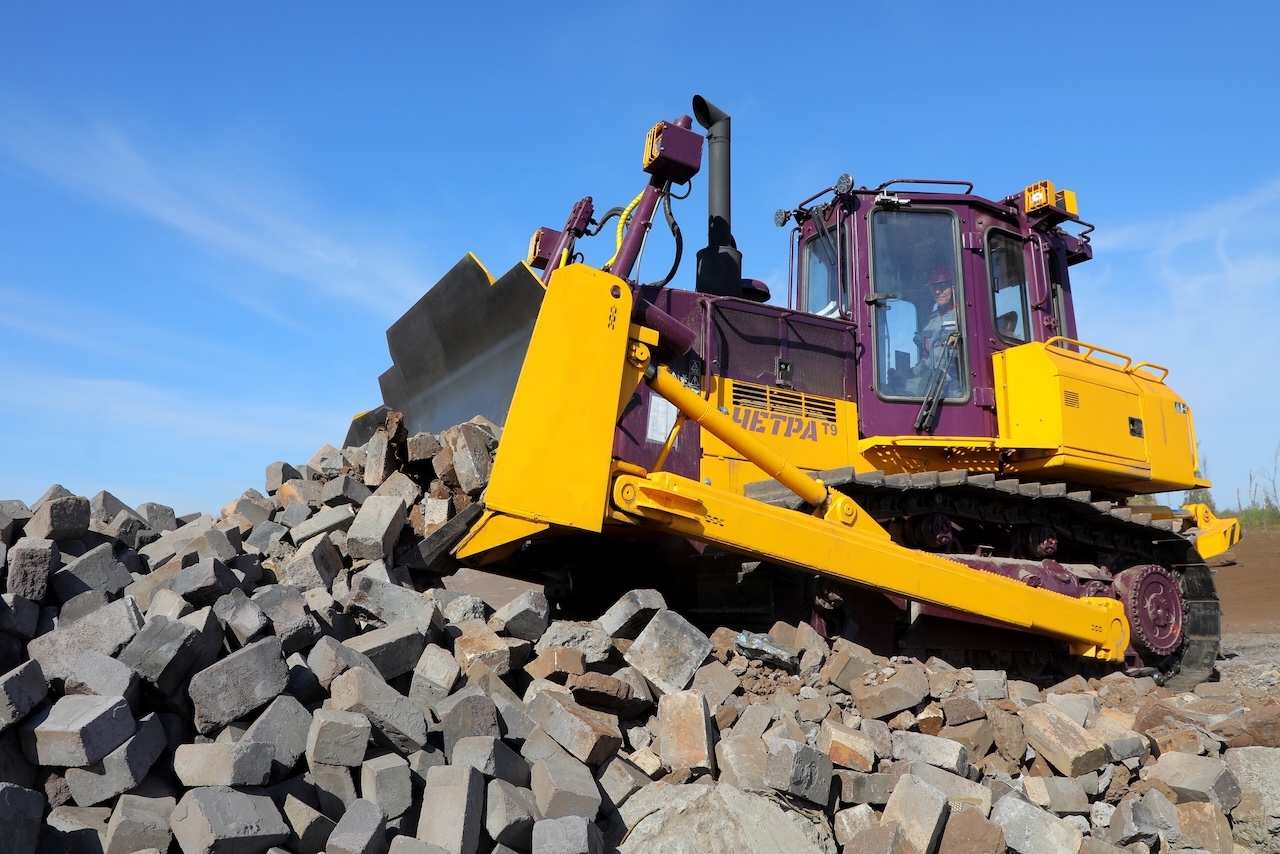

Экономичный и маневренный бульдозер для городского и дорожного строительства. За счет небольшого веса и габаритов мобилен при транспортировке и при работе в ограниченном пространстве, может транспортироваться вертолетом. Удобная кабина с электрогидравлическим управлением и системой управления микроклиматом обеспечивают высочайший комфорт работы оператора.

Модель двигателя:	ЯМЗ-236 НБ-2	QSB 6.7	Weichai WP6
Мощность номинальная, кВт (л.с.)	121 (165) или 132 (180)	131 (178)	140 (190)
Мощность эксплуатационная, кВт (л.с.)	110 (150) или 109 (148)	108 (147)	120 (162)
Эксплуатационная масса, т	от 15 до 22

Технические характеристики указаны справочно, для их уточнения необходимо обратиться к сотруднику компании

МОТОРНАЯ УСТАНОВКА
Марка	ЯМЗ-236 НБ-2	QSB 6.7		Weichai WP6G190E20
Номинальная мощность, кВт (л.с.)	121 (165) или 132 (180)	131 (178)		140 (190)
Эксплуатационная мощность, кВт (л.с.)	110 (150) или 121 (165)	108 (147)		120 (162)
Рабочий объем двигателя, л	11,15	6,7		6,75
Удельный расход топлива при эксплуатационной мощности, г/кВт.ч. (г/л.с.ч), не более	238 (175)	225 (165)		237 (174)
Число цилиндров, расположение	6, V-обр.	6, рядное		6, рядное
Частота вращения коленчатого вала, об/мин:
• режим номинальной мощности	1800	1900		2000
• режим холостого хода, не более:
максимальная	2050	2033		2 160...2 240
минимальная	650…700	700		700…800
Система питания топливом	ТНВД	Common Rail		ТНВД
ТРАНСМИССИЯ
Тип	гидромеханическая с одноступенчатым трёхэлементным гидротрансформатором и планетарной коробкой передач
Скорость холостого хода трактора, км/ч, по передачам вперед/назад
I передача	3,8/5,0	3,8/5,0		3,9/5,4
II передача	6,8/8,9	6,9/9,1		7,3/9,9
III передача	10,9/14,1	11,2/14,4		11,8/16,4
Максимальное тяговое усилие бульдозера на первой передаче, кН, не менее (расчетное)	248	249		257
ХОДОВАЯ СИСТЕМА
Тип	полужесткая, подвеска трёхточечная с вынесенной осью качания тележек
Исполнение	стандартная с одним грунтозацепом		мелиоративная с одним грунтозацепом
Ширина башмака, мм	560		910
Шаг цепи, мм	190,5		190,5
Высота грунтозацепов, мм	55		65
Дорожный просвет, мм, не менее	460		467
Колея трактора, мм, не менее	1780		2120
База, мм	2470		2945
Площадь опорной поверхности, кв.м.	2,77		5,36
Давление на грунт, кгс/кв.см., не более	0,69		0,39
ЗАПРАВОЧНЫЕ ЁМКОСТИ
	ЯМЗ-236 НБ-2	QSB 6.7		Weichai WP6G190E20
Топливный бак, л	280
Трансмиссия, л	98
Система смазки дизеля, л	24	18,7		22
Система охлаждения дизеля, л	48	38		30
Бортовые передачи	12х2
Гидросистема:
• без навесного оборудования	100
• с навесным оборудованием	115
• объем, сливаемый при замене	100

ГАБАРИТНЫЕ РАЗМЕРЫ	длина, мм	ширина, мм	высота, мм	Эксплуатационная масса (стандартной комплектации, с полной заправкой, машинист), не более, т
базовый трактор без навесного оборудования	4260	2 354	3 125	15,2 - 15,9
базовый трактор мелиоративный без навесного оборудования	4260	3 030	3 125	16,1 - 18,1
бульдозер в комплектации с полусферическим отвалом и рыхлительным оборудованием	6518	3 160	3 125	18,1 - 19,0
бульдозер в комплектации с поворотным отвалом и рыхлительным оборудованием	6762	3 977	3 125	18,9 - 19,7
бульдозер мелиоративный в комплектации с прямым отвалом и рыхлительным оборудованием	6359	4 188	3 125	19,7 - 22,4

НАВЕСНОЕ ОБОРУДОВАНИЕ
БУЛЬДОЗЕРНОЕ ОБОРУДОВАНИЕ	полусферический	прямой поворотный механический		прямой	отвал-корчеватель
Исполнение ходовой системы	стандартная с одним грунтозацепом	мелиоративная с одним грунтозацепом		мелиоративная с одним грунтозацепом	стандартная или мелиоративная с одним грунтозацепом
Производительность основных насосных агрегатов гидросистемы навесного оборудования, л/мин	120
Длина х Высота, мм	3 160 х 1 425	3 958 х 1 212		4 185 х 1 167	3 271 х 1 303
Емкость, м³	4,73	3,7		3,26
Высота подъема над опорной поверхностью, мм	1000	1064		1 100	955
Заглубление отвала, мм	500	718		450
Макс. регулировка наклона (перекос), градусов	7	7		9	7
Угол резания отвала, град.	55	55		55	55
Масса, кг	2284	2854		2 645	2 330
РЫХЛИТЕЛЬНОЕ ОБОРУДОВАНИЕ	одностоечный	трёхстоечный		трёхстоечный, совмещенный с лебёдкой
Число зубьев	1	3		3
Масса, кг.	635	947		1650
Макс. заглубление, мм.	463	463		463
Угол рыхления, град.	45	45		45
Наличие тягово-сцепного устройства	да	да		нет
Тяговый агрегат (лебёдка)	Лебёдка		лебёдка совмещённая с рыхлителем
Тяговое усилие на первом слое намотки, кгс (при 190 кгс/см²)	16 000		18 400
Тяговое усилие на последнем (пятом) слое, кгс (при 190 кгм/см²)	10 400		10 650
Привод лебедки	гидрообъемный		гидрообъемный
Рабочая длина каната, м	75		75
Полная длина каната, м	77		77
Диаметр каната лебедки, мм	19		22
Скорость намотки первого слоя каната на барабан лебедки (расчетная), м./мин, не менее:	8,8 - 13		7,8 - 11,5
ПЛУГ ПЛП-135
Масса конструкционная (установка плуга ПЛП-135), кг (±1%)	2 766
Глубина вспашки ±10%, мм	100-300
Ширина борозды (не менее), мм	1 350
Ширина минерализованной полосы, мм	2 000 - 2 700

Стандартная комплектация

Состав стандартного оборудования может меняться. За подробными сведениями обращайтесь к вашему дилеру ЧЕТРА

ЭЛЕКТРООБОРУДОВАНИЕ

Аккумуляторные батареи на 12 В (2 шт), емкостью 190 Ач
Генератор 80А (ЯМЗ)
Генератор 120А (QSB 6.7)
Диагностические разъёмы
Панель приборов с монохромным дисплеем
Аудиосистема
Светодиодные фары 6 шт.
Автоматический звуковой сигнал заднего хода
Звуковой сигнал переднего хода
Кнопка аварийного останова двигателя
Система спутникового мониторинга ГЛОНАСС/GPS

КОМФОРТ ОПЕРАТОРА

Зависимый и независимый отопитель кабины
Зеркало заднего вида в кабине
Зеркала заднего вида на кабине
Система предпускового подогрева двигателя
Охлаждаемый контейнер
Сиденье с микроподрессовыванием и пневмоподвеской
Двухслойный стеклопакет кабины
Стеклоочистители и стеклоомыватели
Гидро-гидравлическое управление
Педаль десселератора
Регулируемые подлокотники
Джойстиковое управление навесным оборудованием
Внутреннее освещение кабины
Шторки на окнах
Педали с резиновыми накладками/противоскользящим материалом

БЕЗОПАСНОСТЬ

Защита кабины ROPS и FOPS
Стояночный тормоз с электронным управлением
Ремень безопасности с инерционной катушкой
Прочные ступеньки и поручни
Противоскользящее покрытие на элементах облицовки
Защита днища моторного отсека
Защита днища отсека трансмиссии
Подготовка под установку защитных решеток кабины

ХОДОВАЯ СИСТЕМА

Защитный щиток от схода гусениц
Катки и направляющие колеса со смазкой на весь срок службы
Гидравлические устройства натяжения гусеничной ленты
Ведущая звездочка со сменными сегментами
Направляющие гусениц
Стандартная ходовая из 6-ти опорных и 2-х поддерживающих катков
Мелиоративная ходовая из 7-ми опорных и 2-х поддерживающих катков
Подрессоренная ходовая часть, рама трубчатой конструкции для катков гусеничной ленты с 6 опорными катками

ПРОЧЕЕ СТАНДАРТНОЕ ОБОРУДОВАНИЕ

Температурное исполнение -50С +35С
Топливный фильтр с влагоотделением и подогревом топлива
Подогрев топлива в точке забора из бака
Коробка передач с переключением под нагрузкой – (три передачи переднего, три передачи заднего хода)
Подготовка под установку системы нивелирования
Соответствие Техническому регламенту Таможенного союза ТР ТС 010/2011 "О безопасности машин и оборудования"
Защита диагностических разъемов

Дополнителное оборудование

КОМФОРТ ОПЕРАТОРА

Кондиционер
Зеркала заднего вида с подогревом
Система автоматического пожаротушения
Система автоматической смазки
Система видеообзора
Дополнительная фара-искатель

СПЕЦИАЛЬНОЕ ИСПОЛНЕНИЕ

Соляной пакет (антикоррозийная защита контактов, силиконовые РВД, двухкомпонентная окраска)
Лесной пакет (защитные решетки на окнах)

ПРОЧЕЕ ОПЦИОНАЛЬНОЕ ОБОРУДОВАНИЕ

Решетка на отвал для работы на ТБО
Искрогаситель
Защитные решетки кабины
Радиостанция
Огнетушители с транспортным кронштейном
Знак аварийной остановки
Аптечка
Заднее тягово-сцепное устройство
Усиленная шумоизоляция кабины
Самоочищающаяся гусеничная лента
2D и 3D система нивелирования
