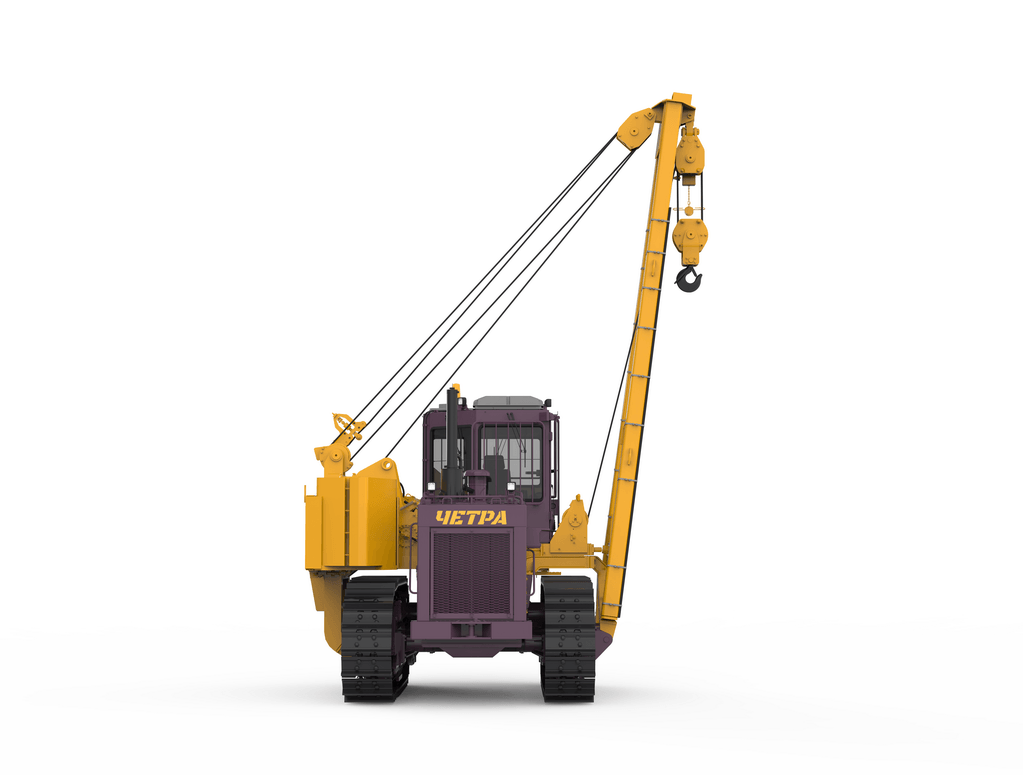

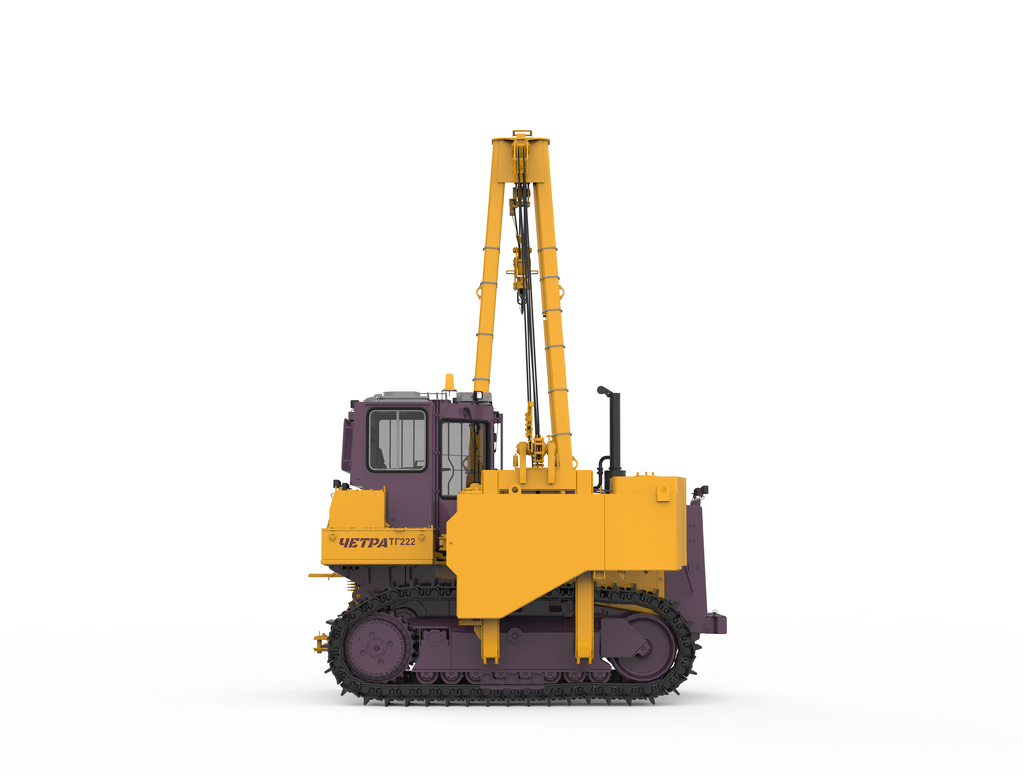

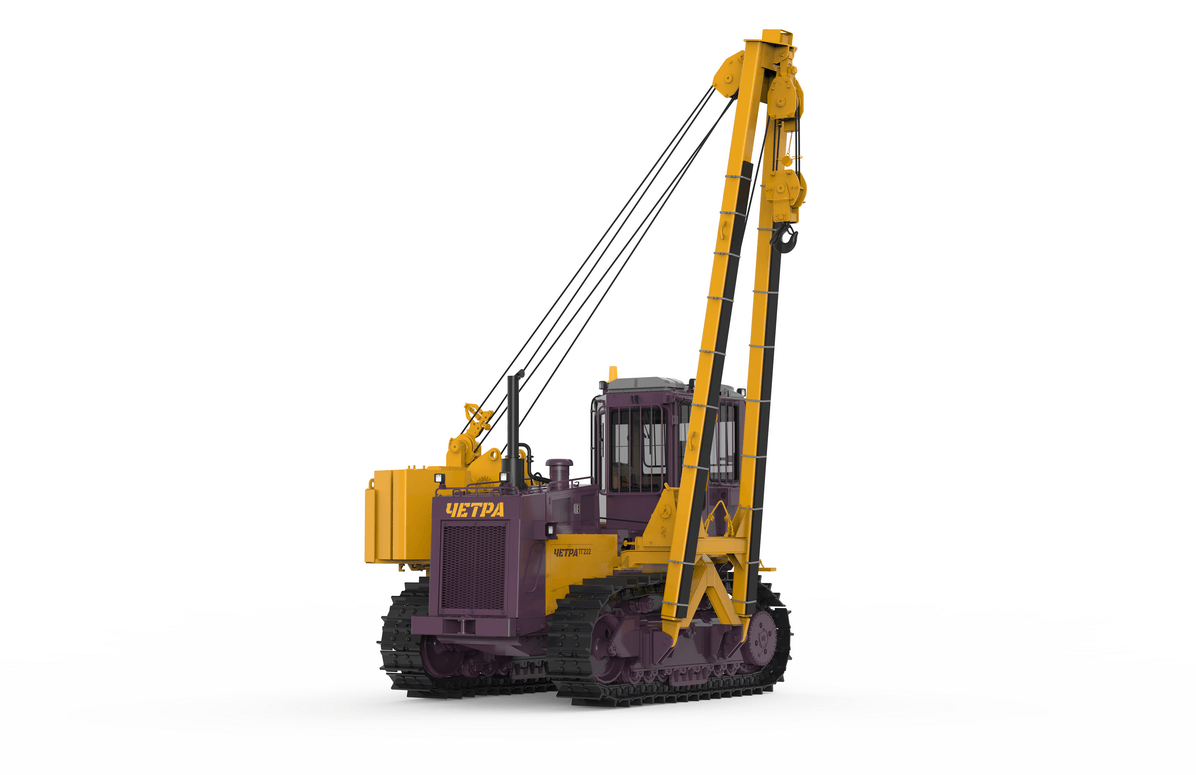

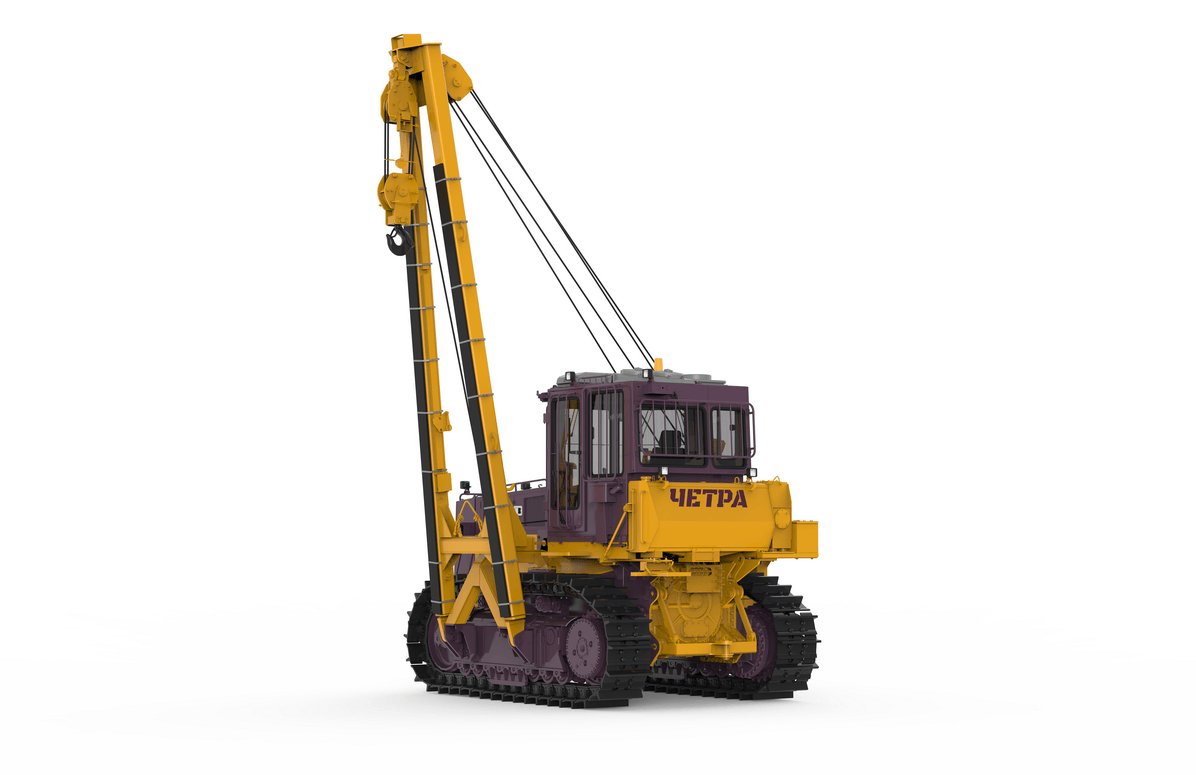

Легкий трубоукладчик для укладки нефтепроводов и водных коммуникаций. Может применяться для работы с трубами диаметром от 400 до 600 мм. Трубоукладчик используется для работ на обычных грунтах и грунтах с пониженной несущей способностью.
Модель двигателя: ЯМЗ-238НД-7-1 / Cummins QSB8,3
Мощность номинальная, кВт (л.с.): 183,8 (250) / 193 (263)
Мощность эксплуатационная, кВт (л.с.): 175 (238) / 180 (245)
Эксплуатационная масса, т: от 32,8 до 33,8
Максимальная грузоподъемность по устойчивости, т: 21 (плечо 2,5 м), 44,2 (плечо 1,22 м)
Рабочая грузоподъемность, т: 17,9 (плечо 2,5 м), 29,4 (плечо 1,22 м)
Длина стрел: 6,5 м, 9 м
Технические характеристики указаны справочно, для их уточнения необходимо обратиться к сотруднику компании
| Модель | ТГ222Я |
ТГ222К |
||
|---|---|---|---|---|
| Тип | Гусеничный | |||
| Двигатель, марка | ЯМЗ-238НД-7-1 |
Cummins QSB8.3 |
||
| Номинальная мощность, кВт (л.с.) |
183,8 (250) |
193 (263) | ||
| Эксплуатационная мощность, кВт (л.с.) | 175 (238) | 180 (245) | ||
| Рабочий объем двигателя, л | 11,15 |
6,7 |
||
| Удельный расход топлива при эксплуатационной мощности, г/кВт.ч. (г/л.с.ч), не более | 231,5 (170) |
231,5 (170) |
||
| Трансмиссия, тип | гидромеханическая | |||
| Скорость холостого хода трактора, км/ч, по передачам вперед/назад | ||||
| I передача |
3,9 / 5,1 |
|||
| II передача |
6,9 / 9,0 |
|||
| III передача | 11,1 / 14,2 | |||
| Ходовая часть | Ходовая система состоит из двух гусеничных тележек с жесткой подвеской | |||
| Число опорных катков (с каждой стороны) | 8 | |||
| Число поддерживающих катков (с каждой стороны) | 2 | |||
| Гусеницы | сборные с одним грунтозацепом | |||
| Высота грунтозацепов, мм | 70 | |||
| Ширина башмака, мм | 610 | |||
| Дорожный просвет, мм, не менее | 480 | |||
| Колея трактора, мм, не менее | 2 200 | |||
| База, мм | 3 115 | |||
| Площадь опорной поверхности, кв.м. | 3,80 | |||
| Давление на грунт, кгс/кв.см., не более | 1,05 | |||
| Топливный бак, л | 400 | |||
|
Максимальная грузоподъемность по устойчивости при откинутом противовесе, т (на вылете стрелы 1,22 м / 2,5 м) Рабочая грузоподъемность при откинутом противовесе, т (на вылете стрелы 1,22 м / 2,5 м) |
44,2 / 21 29,4 / 17,9 |
|||
| Стрела | ||||
| Тип | коробчатого сечения и имеет А-образную форму | |||
| Длина, м | 6,5 / 9 | |||
| Масса, кг. | 1 160 / 1 430 | |||
| Лебедка | ||||
| Тип передач |
двухступенчатый планетарный редуктор |
|||
| Скорость подъема (опускания) крюка, м/мин | 10,5-34 | |||
| Диаметр каната лебедки, мм | 19,5 | |||
| Длина каната лебедки (грузовой/стреловой), м: | ||||
| стандартная стрела (7 м) |
46 / 46 |
|||
| удлиненная стрела (9 м) | 58 / 58 | |||
| Габаритные размеры трубоукладчика с придвинутым противовесом и максимально поднятой стрелой, не более мм: | ||||
| длина, мм |
4 880 |
|||
| ширина, мм | 4 380 | |||
| высота (стрела 7 / 9 м), мм | 7 850 / 9 850 | |||
| Эксплуатационная масса, не более, т |
33,8 |
|||
