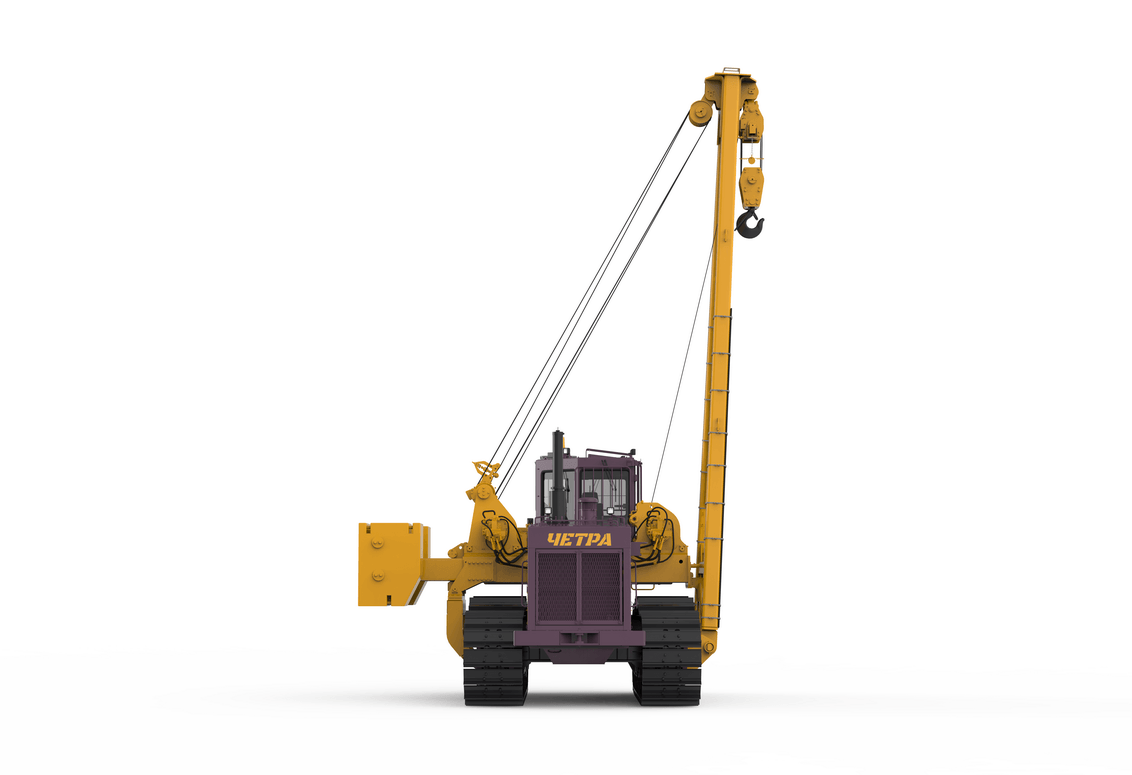

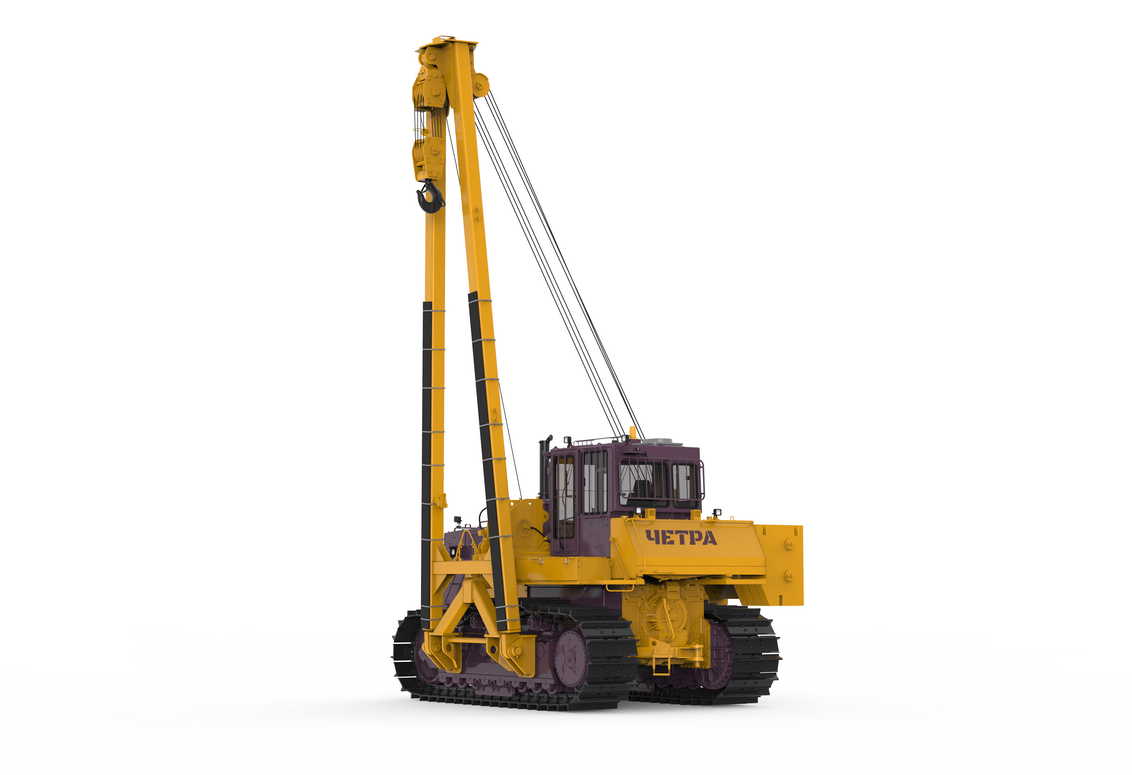

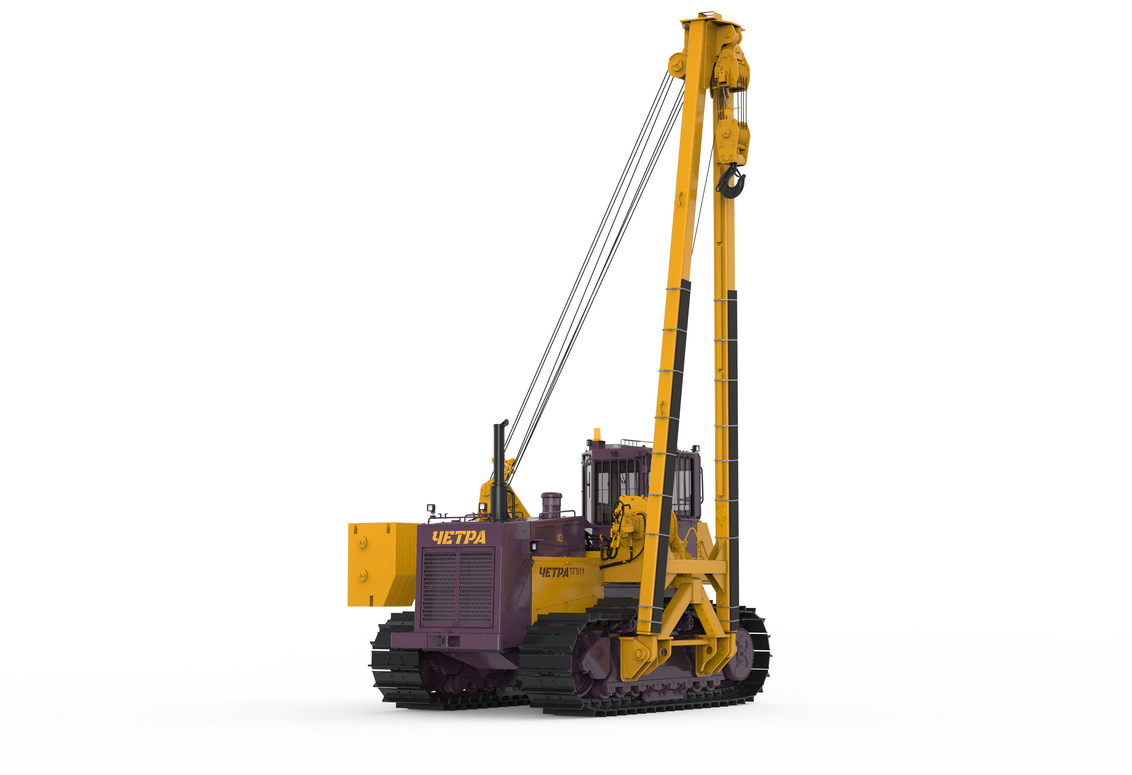

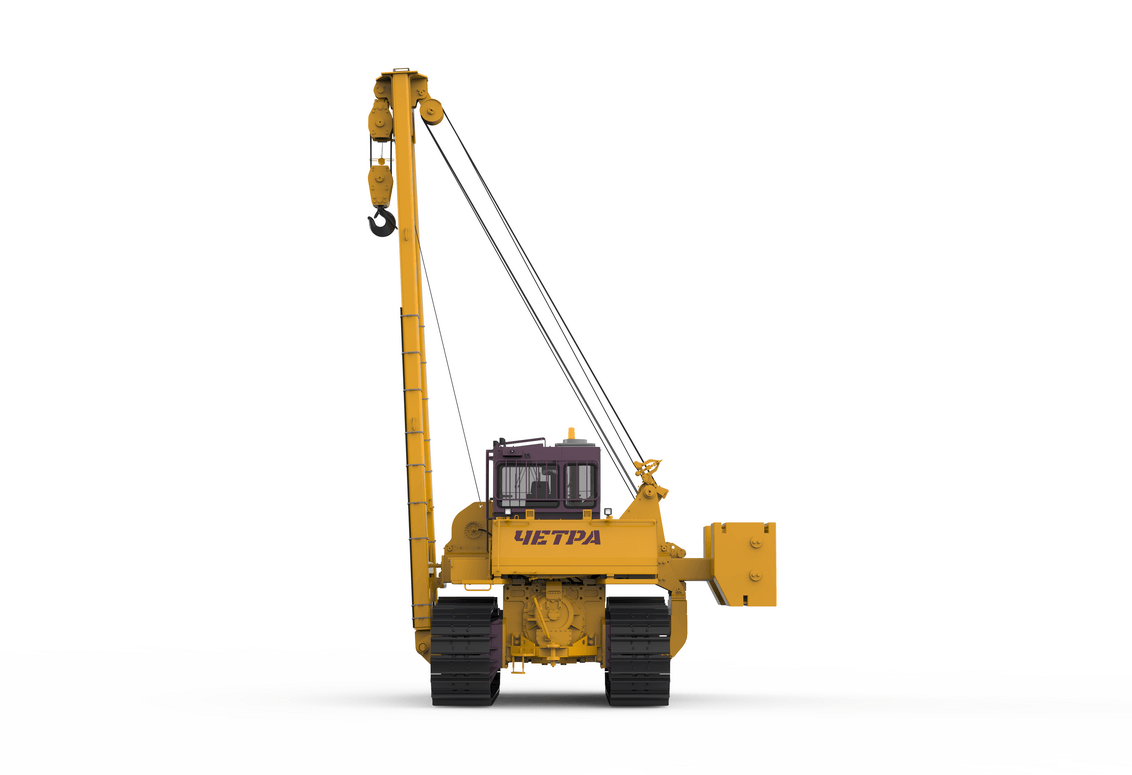

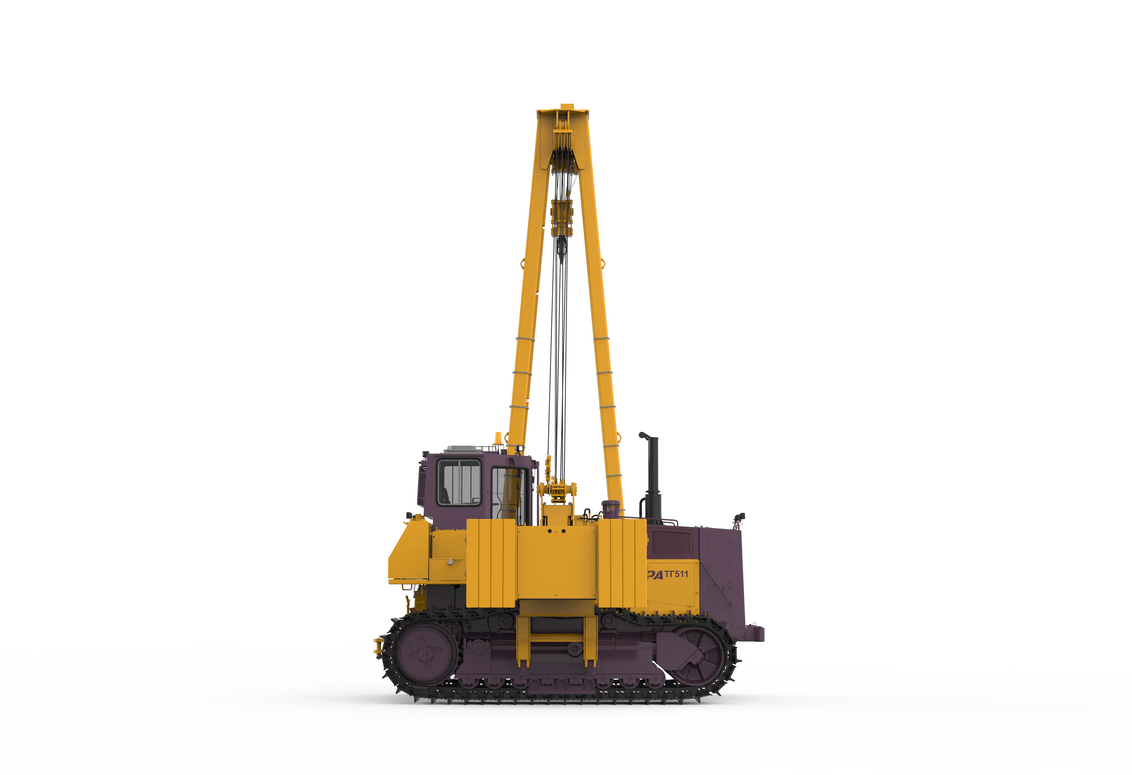

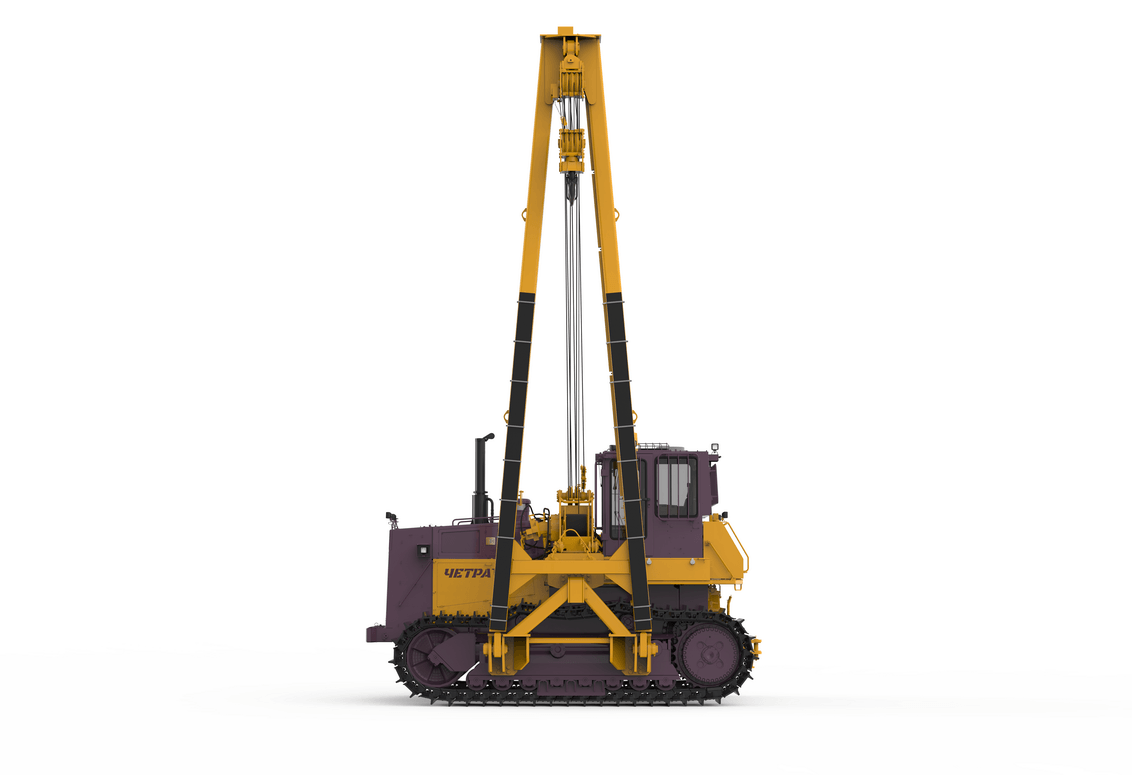

Трубоукладчик для тех, кому нужна современная машина с максимальной грузоподъемностью. Может применяться для работы с трубами диаметром от 900 до 1420 мм. Управление машиной полностью электронное. Для управления грузоподъемным оборудованием и движением трубоукладчика применен электрогидравлический тип управления.
Модель двигателя: ЯМЗ 8501.10 / Cummins QSZ13
Мощность номинальная, кВт (л.с.): 324 (440,6) / 396 (538)
Мощность эксплуатационная, кВт (л.с.): 298 (405) / 360 (490)
Эксплуатационная масса, т: от 63 до 64,8 / от 64 до 67,3
Максимальная грузоподъемность по устойчивости, т: 51 (плечо 2,5 м), 107 (плечо 1,22 м)
Рабочая грузоподъемность, т: 43,6 (плечо 2,5 м), 71,4 (плечо 1,22 м)
Длина стрелы: 8,9 м
Технические характеристики указаны справочно, для их уточнения необходимо обратиться к сотруднику компании
| Модель | ТГ511Я | ТГ511К1 |
|---|---|---|
| Тип | Гусеничный | |
| Двигатель, марка | ЯМЗ 8501.10 | Cummins QSZ13 |
| Номинальная мощность, кВт (л.с.) | 324 (440,6) | 396 (538) |
| Эксплуатационная мощность, кВт (л.с.) | 298 (405) | 360 (490) |
| Рабочий объем двигателя, л | 25,9 | 13 |
| Удельный расход топлива при эксплуатационной мощности, г/кВт.ч. (г/л.с.ч), не более | 229 (168) | 209 (154) |
| Трансмиссия, тип | гидромеханическая | |
| Скорость холостого хода трактора, км/ч, по передачам вперед/назад, не менее | ||
| I передача |
4 / 5 |
4,2 / 5,1 |
| II передача |
7,2 / 8,7 |
7,7 / 9,2 |
| III передача | 11,8 / 13,9 | 12,7 / 15,1 |
| Ходовая часть | Ходовая система состоит из двух гусеничных тележек с жесткой подвеской | |
| Число опорных катков (с каждой стороны) | 8 | |
| Число поддерживающих катков (с каждой стороны) | 2 | |
| Гусеницы | сборные с одним грунтозацепом | |
| Высота грунтозацепов, мм | 90 | |
| Ширина башмака (левая / правая гусеница), мм | 1000 / 800 | |
| Дорожный просвет, мм, не менее | 658 | |
| Колея трактора, мм, не менее | 2 600 | |
| База, мм | 4 150 | |
| Площадь опорной поверхности, кв.м. | 7,65 | |
| Давление на грунт, кгс/кв.см., не более | 1,16 | |
| Топливный бак, л | 850 | |
|
Максимальная грузоподъемность при откинутом противовесе, т (на вылете стрелы 1,22 м / 2,5 м) Рабочая грузоподъемность при откинутом противовесе, т (на вылете стрелы 1,22 м / 2,5 м) |
107 / 51 71,4 / 43,6 |
|
| Стрела | ||
| Тип | коробчатого сечения и имеет А-образную форму | |
| Длина, м | 8,9 | |
| Масса, кг. | 2 508 | |
| Лебедка | ||
| Тип передач |
двухступенчатый планетарный редуктор |
|
| Скорость подъема (опускания) крюка, м/мин | 4,5-16 | |
| Диаметр каната лебедки, мм | 21 | |
| Длина каната лебедки (грузовой/стреловой), м: | ||
| стандартная стрела (8,9 м) | 100 / 82 | |
| Габаритные размеры трубоукладчика с придвинутым противовесом и максимально поднятой стрелой, не более мм: | ||
| длина, мм | 6 134 |
7 020 |
| ширина, мм | 5 968 |
5 700 |
| высота (стрела 7 / 9 м), мм | 10 194 |
10 320 |
| Эксплуатационная масса, не более, т | 64,8 |
67,3 |
